| 加工定制：是 | 品牌： 易辰 | 型号：LD |
| 类型：电磁流量计 | 测量范围：1-10000m3/h | 精度等级：1000 |
| 公称通径：1000mm | 适用介质：水 | 工作压力：1.6MPa |
| 工作温度：100℃ | 规格：10-20-30 |

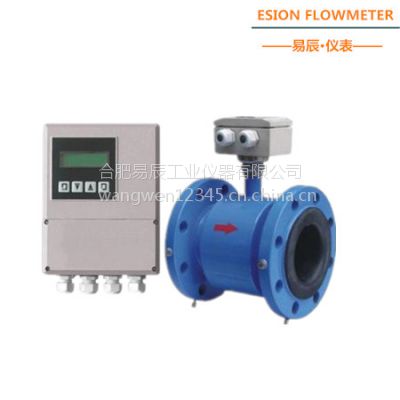

LD系列电磁流量计测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。
电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。电磁流量计广泛
应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医药、食品等工、农业部门的生产
工艺过程流量测量和控制；适用于导电液体的总量计量。
主要技术数据
整机和传感器技术数据
执行标准 | |||||||||
公称通径 | 10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 | ||||||||
流速 | 15m／s | ||||||||
***度 | DN10~DN600 | 示值的：±0.5％(流速≥1m／s)；±3mm／s(流速<1m／s) | |||||||
DN700~DN3000 | 示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) | ||||||||
流体导电率 | ≥5uS／cm | ||||||||
公称压力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa | ||||
DN10~DN80 | DN100~DN150 | DN200~DN1000 | DN1200~DN2000 | 特殊订货 | |||||
环境温度 | 传感器 | -25℃～+60℃ | |||||||
转换器及一体型 | -10℃～+60℃ | ||||||||
衬里材料 | 聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA | ||||||||
流体温度 | 一体型 | 70℃ | |||||||
分离型 | 聚氯丁橡胶衬里 | 80℃；120℃(订货时注明) | |||||||
聚氨酯衬里 | 80℃ | ||||||||
聚四氟乙烯衬里 | 100℃；150℃(订货时注明) | ||||||||
聚全氟乙丙烯(F46) | |||||||||
加网PFA | |||||||||
信号电极和接地电极材料 | 不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨 | ||||||||
电极刮刀机构 | DN300～DN3000 | ||||||||
连接法兰材料 | 碳钢 | ||||||||
接地法兰材料 | 不锈钢1Crl8Ni9Ti | ||||||||
进口保护法兰材料 | DN65~DN150 | 不锈钢1Crl8Ni9Ti | |||||||
DN200~DN1600 | 碳钢+不锈钢1Crl8Ni9Ti | ||||||||
外壳防护 | DN10～DN3000分离型橡胶或聚氨酯衬里传感器 | IP65或IP68 | |||||||
其他传感器、一体型流量计和分离型转换器 | IP65 | ||||||||
间距(分离型) | 转换器距离传感器一般不超过100m | ||||||||
